有机肥冷却机中引风机安装

      1、先讲引风机轴承箱、下机壳、转子,用临时垫板找平找正后通知一次灌浆,当一次灌浆的强度达到后,用"倒挂座浆"法,

      2、设置正式垫板:斜垫板尺寸:220?110,斜度:1:20,平垫板尺寸:240?130,厚度:20mm;

      3、然后对风机进行二次找正.

      有机肥冷却机安装时易出现的问题及解决方法

      一、支承轴承箱和止推轴承箱固定在底座上,轴承为自润滑的滑动轴承,底座与轴承箱固定应留有定子热膨胀产生的间隙,导向键与箱体的间距应均匀,轴承与密封应保持同心度.用着色法检查支承轴承和止推轴承与轴承箱的接触状况.要求接触均匀,轴承球形体有75%以上的面积接触;轴承顶、侧间隙,

      二、转子叶轮属双进气型,由轴盘、盖盘和叶片组成.转子组装后应由制造厂进行动、静平衡试验合格方能出厂.转子吊装须保持水平,利用工字梁挂两个5t手拉葫芦调整水平.检查和调整轴颈与轴瓦的接触面、间隙.

      三、机壳组进气调节阀、进行室、密封圈、等组成,机壳组装以转轴为基准线找正机壳的位置,机壳进风口与叶轮进口端的轴向插入深度:24±3mm径向间隙:4-7mm;机壳安装时,应保证机组热膨胀后与底座留有间隙.

      四、引风机和机组轴承为中以位于电机组中部的转子主轴线中为基准,水平以电机一侧风机转子轴颈处水平为准,两端扬度相当的在垂直面上的近似连续曲线,引风机找平、找正后,以引风机线为基准,定位液压偶合器和电机.

      五、电机启动时产生的轴向窜动,电机、偶合器轴端和引风机与联轴器端面均应按要求留有足够的间隙,以防止电机抽向窜动力作用在液力偶合器的轴上而损坏轴承.为补偿液压偶合器因工作温度产生的热膨胀,偶合器进、出轴端定位标高应较电机和风机轴心低.

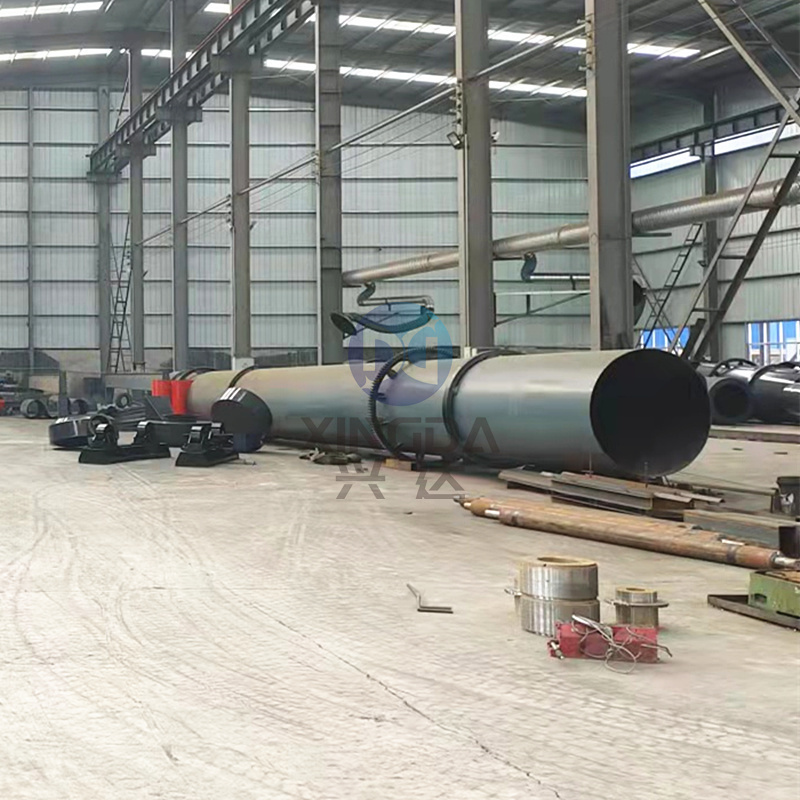

      有机肥冷却机是整套有机肥生产线中的一款有机肥冷却设备。在有机肥生产线中担当起到冷却物料的作用。冷却机通过引风机(与设备相互配套使用)的吸力下使回转筒体内部空气流动加快，通过回转壁上安装的扬料板不断将物料翻起，从而达到冷却的目的。
